SceneVision-3D谋杀、事故和火灾现场的应用

文章来源:3rdTech 作者:Sara 发布时间:2012年04月25日 点击数: 字号:

Focus3D激光扫描仪和SceneVision-3D软件可以为您的工作带来什么?

在现场 – 使用Focus3D激光扫描仪捕捉3D彩色场景
  • 整个犯罪或事故现场的捕捉测量 - 数以百万计 - 自动捕捉。Focus3D在约2分钟的时间内进行一次完整的360°扫描,可以扫描到一切对象。Focus3D仅占用一个标准摄影师的三脚架所需的空间。从多个位置进行扫描,并将其结合起来以获取全部内容。
  • 照片 - 自动拍摄高清晰度覆盖全场的图片 – 耗时不到2分钟。这些图片可自动结合测量创建彩色模型。使用校准过的相机拍摄额外的特写照片,以添加场景关键区域的高清晰度细节插图。

    在笔记本电脑上 – 使用SceneVision-3D软件进行查看、测量、图解、重建与展示
  • 测量任意两点之间的距离 – 只需在您的笔记本电脑上指向并点击 - 或测量从任何一点到地板或墙壁的垂直距离。这些测量可在现场使用您的PC机得到,也可回到您的办公室从捕获的数据中得到。尽量减少在现场的时间和精力。根据需要,也可以在数月或数年后进行额外测量 – 即现场被破坏很长一段时间后。
  • 将场景的多个扫描合并成一个单一的三维计算机图形模型 - 快速、轻松。在几分钟的时间内重建3D犯罪现场。
  • 从任何有利地点查看模型。直接从现场上方查看,从窗外、从壁橱内看。
  • 创建场景轮廓图 - 精确测量 - 迅速、轻松。使用Wall Wizard快速、方便地生成一个房间的所有边缘,完成测量。显示带有测量线的3D模型,或者以简单的图形来表示测量线。添加精确的门窗和家具的测量轮廓-现场的任何物体-这些数据可以直接从DeltaSphere扫描中获取。
  • 分析鲜血飞溅轨迹。
  • 添加高清晰,“热点”照片的关键数据。
  • 建立对应官员或犯罪嫌疑人位置的特定视角。在现场可以显示视点的位置并准确演示从该位置可见的场景。
    自动生成并显示DeltaSphere相机拍摄的任何照片中相机的位置。
  • 创建一条场景“通道”用于自动重播。
  • 为同事或在法庭上展示3D模型。从任何角度、以任何比例演示。

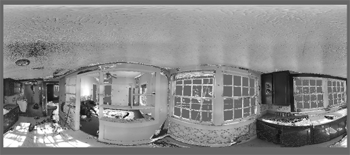

    捕捉测量
    该图像是对正在上演的谋杀现场的一个房间的扫描。进行约28万次测量的360°扫描 –简单的一次触摸即可开始扫描过程。Focus3D约需4分钟的时间生成该扫描。扫描点大约有10万个,耗时不到1分钟。

    像地板边缘或窗口顶部的数据显示弯曲,这是3D数据进行2D投影显示的结果。不表示数据发生失真,在3D中这些边缘可正确显示。

    Focus3D自动拍摄彩色图像并自动传输至激光数据,可用于生成犯罪现场的全彩、3D、电脑绘图模型......

    测量
    该图显示了上图中显示数据的一个特写。只要这些数据转移到SceneVision-3D,您即可测量任意两点之间的距离。你如果在扫描中可以看到两点,就可以测得它们之间的距离。 SceneVision还提供许多更为先进的测量功能 - 包括Wall Wizard,用于捕捉房间的所有边缘,进行角度测量和垂直测量......

    模型
    使用扫描数据,SceneVision-3D自动创建整个场景或场景中对象的3D计算机图形模型。本图显示了一个“线框”模型 – 通过连接扫描仪多点创建的表面。该模型可在SceneVision中从任何视点查看。

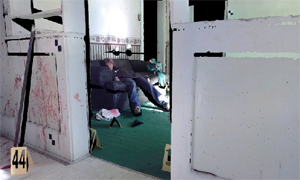

    视图
    该图显示使用“映射”到上方模型的实际景物颜色查看的相同数据。其并不仅是一个图像 – 而是一个完整的3D模型。 SceneVision提供创建这些固体、全彩色、3D计算机图形模型的工具。

    视点位置
    如图所示,使用一条垂直线及到眼睛高度的金字塔演示一个人的位置。点击金字塔可更改视点,从而精确演示其从现在的位置看到的场景。

    轮廓
    该图显示了上方谋杀现场的一个简单、准确的轮廓。使用SceneVision-3D测量功能在数分钟内完成创建工作。数据即便未能捕获(如天花板的一部分或家具遮盖的角落)也能通过简单的扩展表面到隐藏边缘进行计算。 SceneVision-3D的Wall Wizard能够快速、简便地生成这些测量和图形。

    鲜血飞溅
    SceneVision提供鲜血飞溅3D特写图像的功能,并通过专家的计算或使用程序预测其轨迹显示。左图是鲜血飞溅在墙上的模拟。3滴飞溅的血滴被测量,其中紫线代表计算出的3D轨迹。蓝线代表垂直于墙壁所绘图中的一条线。

    照片热点
    在SceneVision中,你可以将特写照片附加到场景中的任何点上。该图中已将一副武器的照片添加到场景中,并在用户双击相应注释时出现。

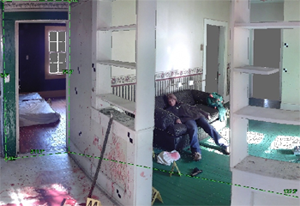

    任意视点
    模型一旦创建后,可在任何标准PC的任意视点进行实时观看。下面这两个图像显示同一场景从两个不同视点观看的效果。(图像的黑色部分是未经扫描的区域 - 房间外或是三脚架下方。右边图像中的“浮动”线是左图中看到的窗口的一部分。)
